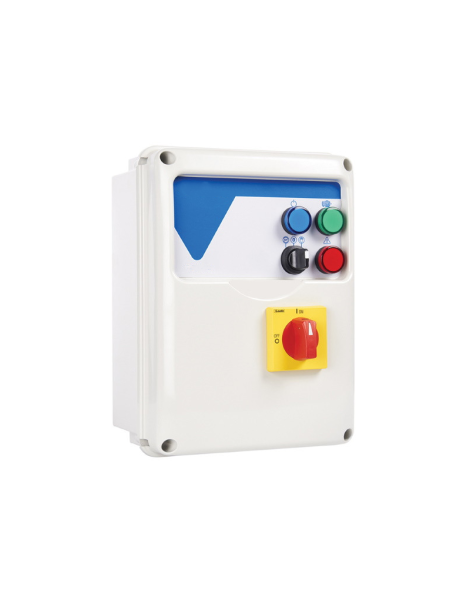

QUADRO ELETTRICO DI COMANDO E PROTEZIONE PER 1 MOTORE

400 VOLT TRIFASE AVVIAMENTO DIRETTO 1,1 kW - 1,5 HP

A questo quadro elettrico possiamo collegare un motore elettrico Trifase 400 volt
Possiamo avviare il motore in due modi AUTOMATICO O MANUALE
- Con il selettore su Manuale: il motore partirà immediatamente
- Con il selettore a zero: il motore rimarrà fermo
- Con il selettore in automatico: collegando all'ingresso del quadro un galleggiante, pressostato pedale o un selettore e questo partirà alla chiusura del contatto esterno. È anche disponibile un ulteriore ingresso dove possiamo collegare una emergenza, pressostato galleggiante o pulsante di emergenza per arrestare il motore. nel caso il motore dovesse sforzare oltre la sua potenza per una anomalia, interverrà una protezione, senza far bruciare il motore, da ripristinare manualmente.

Descrizione
• Alimentazione 3 ~ 50/60Hz 230V±10%
• Ingressi e circuiti di comandi in bassa tensione;
• Ingresso normalmente aperto per comando di avviamento;
• Ingresso normalmente aperto per comando di minimo livello/pressione;
• Selettore Automatico-0-Manuale (stabile);
• Led blu di presenza rete;
• Led verde di motore attivo;
• Led rosso di allarme motore in sovraccarico;
• Contattore di linea in AC3;
• Relé termico di sovraccarico ripristinabile internamente;
• Protezione ausiliari e motore con fusibili;
• Sezionatore generale bloccoporta;
• Box in ABS fino a 15Hp, metallico da 20Hp a 50Hp IP55;
• Temperatura ambiente: -5/+40 °C;

QUADRI TRIFASE CON AVVIAMENTO DIRETTO 1 MOTORE
