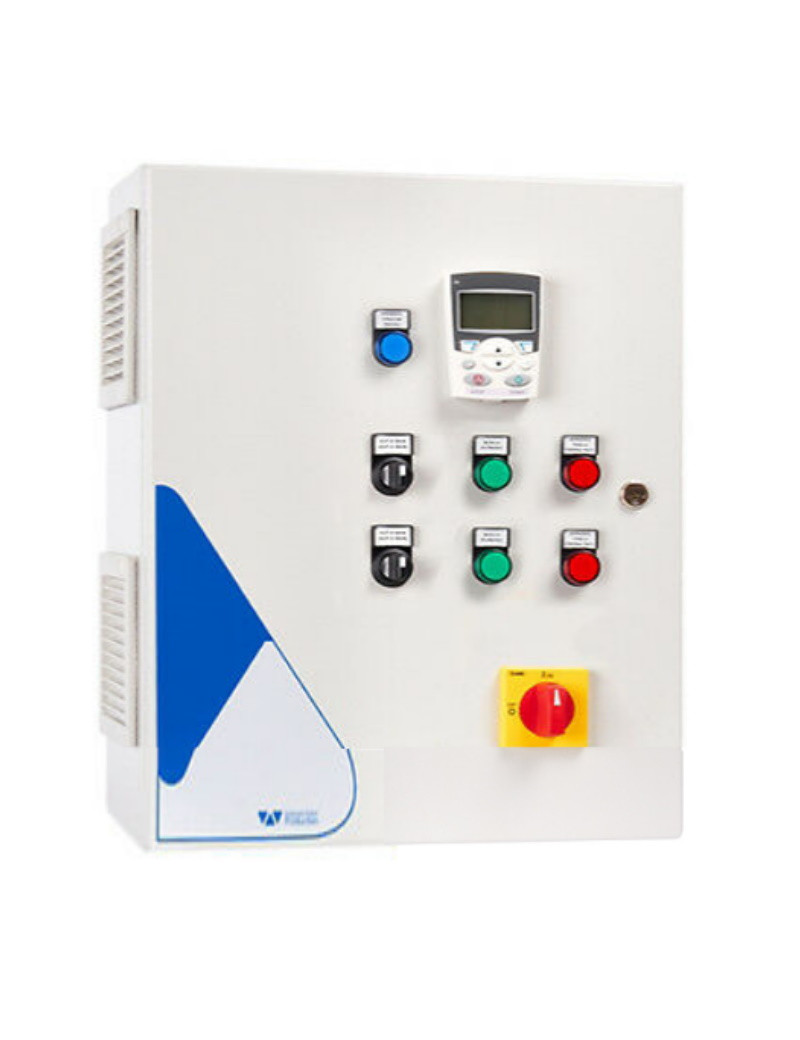

Quadro avviamento inverter 2 motori potenza 1.5kw
(altre potenze disponibili in alto alla pagina)

Questi quadri elettrici si presentano con un display multifunzione, un selettore manuale o automatico, un interruttore sezionatore con sistema blocco porta.
Una morsettiera ne consente il collegamento alle utenze e ai comandi esterni come pressostati, galleggianti ecc.
Sono ottimali nelle varie applicazioni con:
• Pompe per acqua industriale, pompe booster
• Pompe di sollevamento acqua piovana, pompe di irrigazione (sommerse o di superficie)
• Pompe sommergibili, pompe per acque reflue

CARATTERISTICHE GENERALI QUADRI INVERTER 1/2/3 motori
Alimentazione 3 ~ 50 / 60Hz 400V ± 10% - uscita 3 ~ 400V;
Alimentazione 3 ~ 50 / 60Hz 230V ± 10% - uscita 3 ~ 230V;
Alimentazione 1 ~ 50 / 60Hz 230V ± 10% - uscita 3 ~ 230V;
Ingressi e circuiti di comando in bassa tensione;
Ingresso normalmente aperto per comando di avviamento con selettore in posizione manuale;
Ingresso analogico 4-20mA Inverter di Frequenza con:
• display LCD multifunzione
• ventilazione interna
• regolazione del “pid”
• connessione tramite convertitore RS232 / 485
• filtro EMC 2 ° ambiente
• massima distanza motore 50 metri
Protezione ausiliari e motore con fusibili;
Sezionatore generale bloccoporta;
Kit ventilazione forzata;
Scatola metallica, IP54;
Temperatura ambiente: -5 / + 40 ° C;
Umidità relativa 50% a 40 ° C (non condensata).

Inverter 2 motori
2 Ingressi normalmente aperti per comando di minimo livello/pressione;
• 2 Selettori Automatico-0-Manuale (manuale stabile)
- Manuale: funzionamento a 50Hz costanti con comando da pressostato;
- Automatico: funzionamento in modulazione con sensore analogico
• Avviamento diretto 2° motore fino a 7.5 KW, oltre stella/triangolo;
• Teleruttori 2° motore in AC3;
• Relè termico 2°motore ripristinabile internamente
