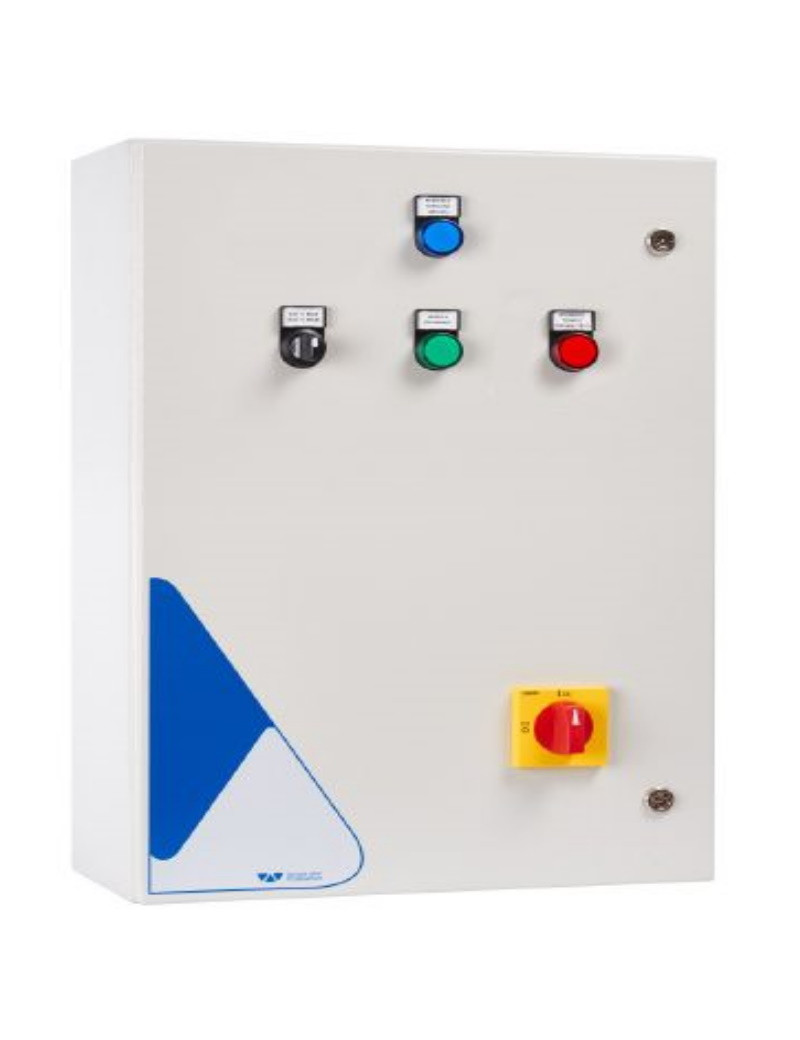

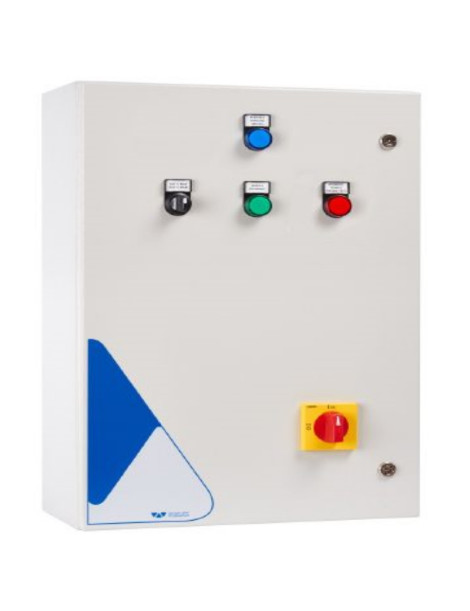

Quadro elettrico ad avviamento ad impedenza
(potenze selezionabili in alto alla pagina)

Quadri elettrici adatti all'avviamento di pompe sommerse anche di grosse potenze o impianti di pompaggio per sistemi di irrigazione con prelievo da pozzi profondi.
L'intera serie viene proposta di serie con box metallico IP55, sono disponibili poi tutta una serie di accessori e optional tra cui box in doppia porta e involucri in vetroresina.

CARATTERISTICHE GENERALI
Alimentazione 3 ~ 50 / 60Hz 400V ± 10%;
Trasformatore 24 Vac per circuito ausiliario;
Ingressi e circuiti di comando in bassa tensione;
Ingresso normalmente aperto per comando di avviamento;
Ingresso normalmente aperto per comando di minimo livello / pressione;
Selettore Automatico-0-Manuale (manuale stabile):
• Manuale: funzionamento diretto senza controlli;
• Automatico: funzionamento con controllo da ingressi di minima e di avviamento;
Led blu di presenza rete;
Led verde di motore attivo;
Led rosso di allarme motore in sovraccarico;
Reattanza statorica 4 avviamenti ora di cui 2 consecutivi;
Relé termico di sovraccarico ripristinabile internamente;
Temporizzatore reattanza regolabile.
Teleruttori di linea e avviamento impedenza in AC3;
Protezione ausiliari e motore con fusibili;
Sezionatore generale bloccoporta;
Involucro metallico, IP55;
Temperatura ambiente: -5 / + 40 ° C;
Umidità relativa 50% a 40 ° C (non condensata).
