Quadri Elettrici Avviamento Stella-Triangolo: Guida Tecnica e Fornitura
Consulta la Vendita Online 👉 Clicca qui oppure contatta l’Ufficio Tecnico allo 0585 1886116 int. 2
Se stai cercando un produttore di quadri elettrici stella-triangolo affidabile o un fornitore specializzato per applicazioni industriali, è fondamentale comprendere non solo la qualità dei componenti, ma anche la logica di funzionamento dietro questa tecnologia essenziale per la protezione dei motori trifase.
Che cos'è l'avviamento Stella-Triangolo?
L’avviamento stella-triangolo è la soluzione più diffusa ed economica per ridurre la corrente di spunto dei motori asincroni trifase di media e grande potenza. Come rivenditori di quadri elettrici professionali, progettiamo sistemi che garantiscono la massima longevità ai tuoi impianti, riducendo lo stress meccanico e i cali di tensione sulla linea.

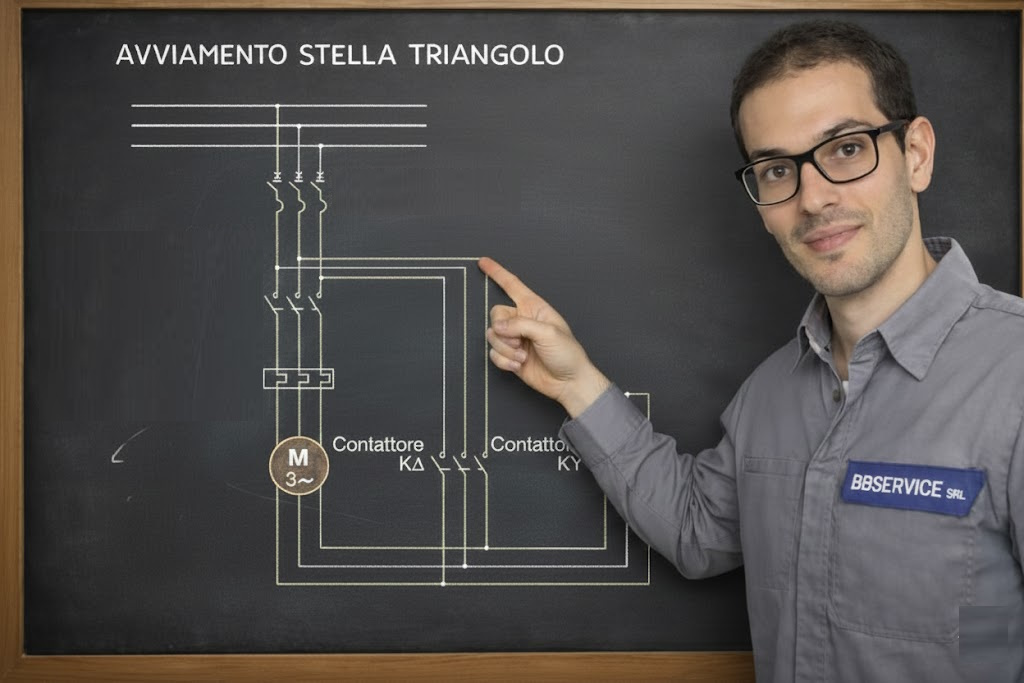

Come funziona il quadro elettrico Stella-Triangolo?
Il funzionamento del quadro si divide in due fasi temporizzate, gestite da una terna di contattori e un relè temporizzatore:
1. Fase di Avviamento (Stella)
In questa fase iniziale, il quadro collega gli avvolgimenti del motore in configurazione "stella".
- Vantaggio: La tensione su ogni avvolgimento è ridotta di circa 1,73 volte
- Risultato: La corrente di spunto (il picco iniziale) viene ridotta a circa un terzo rispetto a un avviamento diretto. Questo evita sovraccarichi elettrici e strappi meccanici.
2. Fase di Esercizio (Triangolo)
Dopo un intervallo di pochi secondi (regolabile tramite il temporizzatore nel quadro), il sistema commuta automaticamente il collegamento degli avvolgimenti in configurazione "triangolo".
- Vantaggio: Il motore riceve la piena tensione di rete.
- Risultato: Il motore eroga la sua coppia e potenza nominale per il lavoro a regime.
 |
Guide quadri elettrici industriali
|
In parole semplici, l'avviamento stella-triangolo serve a proteggere il motore e l'impianto elettrico durante il momento più critico: la partenza (lo "spunto").
Ecco i tre motivi principali per cui si utilizza:
1. Ridurre la corrente di spunto (Evitare che salti la corrente)
Quando un motore trifase parte "direttamente", assorbe una quantità di corrente enorme, da 5 a 8 volte superiore rispetto a quando lavora normalmente. Questo picco può far scattare gli interruttori (il "salvavita" o i magnetotermici) o causare cali di tensione nell'impianto. Con il sistema stella-triangolo, questa corrente viene ridotta di circa 3 volte.
2. Evitare stress meccanici (Partenza più dolce)
Un avviamento diretto dà una "botta" secca all'albero motore, alle cinghie, ai cuscinetti e agli ingranaggi. Partendo in modalità "stella", la coppia del motore è ridotta; questo significa che il motore accelera in modo più fluido e meno violento, allungando la vita meccanica di tutto il macchinario (pompe, compressori, ventilatori).
3. Rispetto delle normative
Spesso i fornitori di energia elettrica vietano l'avviamento diretto per motori sopra una certa potenza (solitamente oltre i 4-5 kW) per evitare disturbi alla rete pubblica. Il quadro stella-triangolo è la soluzione standard e più economica per rientrare in questi parametri.
In sintesi: Serve a far partire un motore potente senza sovraccaricare l'impianto elettrico e senza distruggere i componenti meccanici a causa di una partenza troppo brusca.
Perché scegliere i quadri stella triangoli realizzati da BBSERVICE SRL?
In qualità di produttori e fornitori, i nostri quadri stella-triangolo sono progettati con standard elevati:
- Componentistica di Alta Qualità: Utilizziamo solo contattori e interruttori magnetotermici dei migliori brand mondiali.
- Protezione Termica Inclusa: Ogni quadro è dotato di relè termico per proteggere il motore da sovraccarichi e mancanza di fase.
- Semplicità d'Installazione: Forniamo schemi elettrici chiari e morsettiere predisposte per un cablaggio rapido.
- Pronta Consegna: Come rivenditori, disponiamo spesso di configurazioni standard in pronta consegna per diverse potenze (kW/HP).
Applicazioni comuni
I nostri quadri sono ideali per:
- Pompe e autoclavi industriali.
- Compressori d'aria.
- Ventilatori e soffianti di grande portata.
- Macchinari per il trattamento acque.
Sei alla ricerca di un preventivo o di una consulenza tecnica?
Siamo il partner ideale per la vendita di quadri elettrici stella-triangolo su misura. Che tu sia un installatore o un'azienda finale, possiamo consigliarti la taglia corretta per il tuo motore.
